STMDRAGON STM-CNC1325ATC-4A 4-Axis ATC Door, Wall & Cabinet Integrated CNC Machine

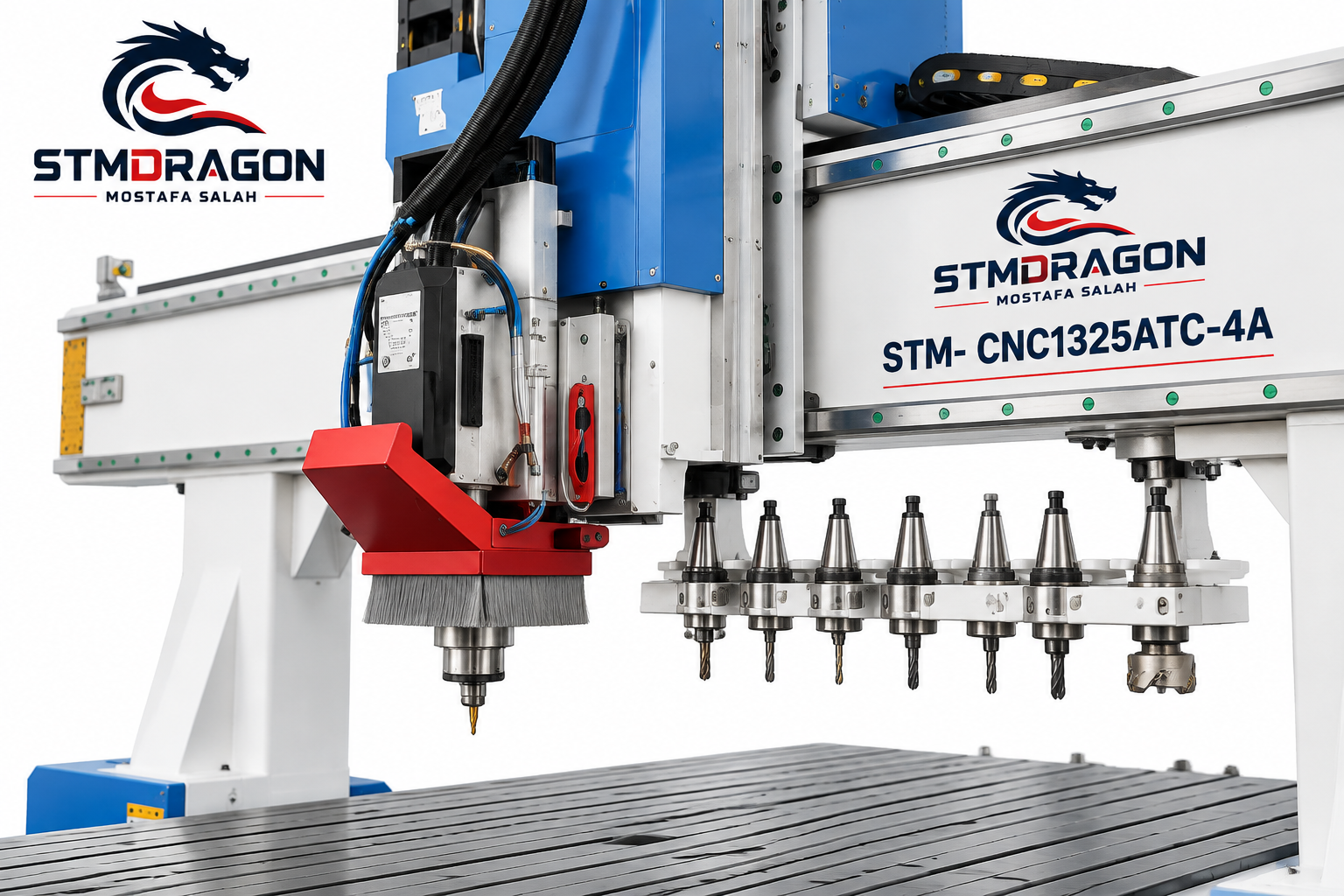

STMDRAGON STM-CNC1325ATC-4A 4-Axis ATC Door, Wall & Cabinet Integrated CNC Machine - Image 2
Machines de production de portes

STMDRAGON STM-CNC1325ATC-4A Machine CNC intégrée 4 axes ATC pour portes, murs et armoires

LeSTMDRAGON STM-CNC1325ATC-4A is a heavy-duty 4-axis ATC CNC machine designed for door, wall, cabinet, and panel furniture production. It features a 1300 × 2800 × 400 mm working area, 9 kW ATC air-cooled spindle, 7-zone vacuum table, Taiwan Delta servo system, and automatic cutting, drilling, and grooving capabilities.

ConfigurationPersonnalisé
Taille de travail1300 × 2800 × 400 mm
ContrôlePLC
ExporterFOB / CIF
Demander un devis →
Vérifié par l'usinePrêt pour l'exportationSupport après-vente
Spécifications techniques

Technical specifications: STMDRAGON STM-CNC1325ATC-4A 4-Axis ATC Door, Wall & Cabinet Integrated CNC Machine

ModelSTM-CNC1325ATC-4A
Machine Type4-Axis ATC CNC Machine
Working Size1300 × 2800 × 400 mm
Table7-zone vacuum adsorption table
Spindle9 kW JST ATC air-cooled spindle
Spindle Speed24,000 RPM
Inverter11 kW Fuling
Control SystemTaiwan Delta
Motors & DrivesTaiwan Delta servo motor
ReducerJapan Shimpo
X/Y TransmissionTaiwan JT 2M helical rack
Linear GuideTaiwan SHAC, Y-30 / XZ-25
Vacuum Pump7.5 kW
Vacuum Cleaner5.5 kW double-bag vacuum cleaner with motor protection
PositioningPositioning cylinder
VoltageAC 380V
Frequency50 Hz
Phase3 Phase
File Formats*.g, *.nc, *.ug, *.demo, *.iso, *.eng, *.cut
Garantie1 An
Expédition7–30 jours selon les informations fournies
Production/ManipulationTo Be Confirmed for the exact STM-CNC1325ATC-4A configuration
Support techniqueFree Lifetime Technical Support
Applications

Applications: STMDRAGON STM-CNC1325ATC-4A 4-Axis ATC Door, Wall & Cabinet Integrated CNC Machine

LeSTMDRAGON STM-CNC1325ATC-4A is a 4-axis automatic tool-changing CNC machine developed for integrated processing of doors, wall panels, cabinets, and panel furniture. Its reinforced gantry and heavy-duty welded structure provide stable support for demanding production work.

With a 1300 × 2800 × 400 mm working area, the machine can perform multiple processes including cutting, drilling, grooving, door lock-hole machining, hinge-slot processing, floor-hinge machining, handle and handle-free door processing, arc and angled panel work, and other customized door and cabinet operations.

Main Technical Details

  1. Modèle : STM-CNC1325ATC-4A
  2. Type de machine : 4-Axis ATC CNC Machine
  3. Working Size: 1300 × 2800 × 400 mm
  4. Table: 7-zone vacuum adsorption table
  5. Spindle: 9 kW JST ATC air-cooled spindle
  6. Spindle Speed: 24,000 RPM
  7. Inverter: 11 kW Fuling
  8. Control System: Taiwan Delta
  9. Motors & Drives: Taiwan Delta servo motor
  10. Reducer: Japan Shimpo
  11. X/Y Transmission: Taiwan JT 2M helical rack
  12. Linear Guide: Taiwan SHAC, Y-30 / XZ-25
  13. Vacuum Pump: 7.5 kW
  14. Vacuum Cleaner: 5.5 kW double-bag vacuum cleaner with motor protection
  15. Positioning: Positioning cylinder
  16. Voltage: AC 380V
  17. Frequency: 50 Hz
  18. Phase: 3 Phase
  19. File Formats: *.g, *.nc, *.ug, *.demo, *.iso, *.eng, *.cut

Processing Applications

The machine is suitable for manufacturing and processing wooden doors, cabinet doors, wall panels, panel furniture, and related components. It can handle processes such as cutting, drilling, grooving, door-lock holes, door-hinge slots, floor-hinge slots, light troughs, skeleton door panels, invisible doors, L-angle processing, arc handles, horn handles, 45° lamino, horizontal lamino, and other customized furniture-door structures.

Structure & Safety

The reinforced gantry uses widened square-tube columns and additional reinforcement to improve machine stability. The vacuum table is divided into seven zones for flexible workholding and easier maintenance.

A built-in air-pressure monitoring system can stop the machine and provide an alarm when vacuum pressure becomes insufficient. A voltage phase-sequence protector is also included to help protect the electrical system against incorrect wiring or voltage-phase problems.

Garantie & Expédition

  1. Garantie :1 An
  2. Expédition :7–30 jours selon les informations fournies
  3. Production/Manipulation : To Be Confirmed for the exact STM-CNC1325ATC-4A configuration
  4. Support technique : Free Lifetime Technical Support

Indiquez-nous votre matériau, taille et objectif de production. STMDRAGON recommandera la configuration adaptée.

Détails du produit

Informations supplémentaires

Poids 3500 kg
Dimensions 150 × 82 × 78 cm
Model

STM-CNC1325ATC-4A
Machine Type

4-Axis ATC CNC Machine
Working Size

1300 × 2800 × 400 mm
Table

7-zone vacuum adsorption table
Spindle

9 kW JST ATC air-cooled spindle
Spindle Speed

24,000 RPM
Inverter

11 kW Fuling
Control System

Taiwan Delta
Motors & Drives

Taiwan Delta servo motor
Reducer

Japan Shimpo
X/Y Transmission

Taiwan JT 2M helical rack
Linear Guide

Taiwan SHAC, Y-30 / XZ-25
Vacuum Pump

7.5 kW
Vacuum Cleaner

5.5 kW double-bag vacuum cleaner with motor protection
Positioning

Positioning cylinder
Voltage

AC 380V
Frequency

50 Hz
Phase

3 Phase
File Formats

*.g, *.nc, *.ug, *.demo, *.iso, *.eng, *.cut
Garantie

1 An
Expédition

7–30 jours selon les informations fournies
Production/Manipulation

To Be Confirmed for the exact STM-CNC1325ATC-4A configuration
Support technique

Free Lifetime Technical Support
Demander un devis

Request a quote for STMDRAGON STM-CNC1325ATC-4A 4-Axis ATC Door, Wall & Cabinet Integrated CNC Machine.

Envoyez votre exigence de production, la norme électrique et le port de destination. Nous répondrons avec la configuration adaptée et un devis actuel.

Configuration personnalisée
Documents d'exportation
Assistance à l'installation
Pièces de rechange disponibles
FAQ technique, commande et livraison

Questions about STMDRAGON STM-CNC1325ATC-4A 4-Axis ATC Door, Wall & Cabinet Integrated CNC Machine

Effacez les réponses avant de demander votre proposition de machine personnalisée.

Can I get a price for STMDRAGON STM-CNC1325ATC-4A 4-Axis ATC Door, Wall & Cabinet Integrated CNC Machine?

Oui. Envoyez à STMDRAGON votre configuration requise, capacité, taille de travail, norme électrique et port de destination. Nous préparerons un devis actuel.

Pourquoi le prix n'est-il pas affiché sous forme d'un seul chiffre fixe ?

Les machines industrielles sont configurées pour chaque projet. Le prix final peut dépendre de la capacité, de l'automatisation, des composants électriques, des équipements optionnels, de l'emballage et des conditions d'expédition.

La machine peut-elle être personnalisée ?

Oui. Nous pouvons discuter de la taille de travail, de la production, du système de contrôle, des options de sécurité, des équipements d’alimentation et de décharge, ainsi que d’autres exigences de configuration.

Quelle alimentation pouvez-vous fournir ?

La norme électrique peut être adaptée au pays de destination. Veuillez indiquer la tension, la fréquence et la phase requises dans votre demande.

Puis-je demander des composants électriques Siemens, Schneider ou autres ?

Les marques électriques préférées peuvent être discutées et confirmées dans la proposition technique finale.

La machine convient-elle à mon matériau ?

Indiquez le type de matériau, l'épaisseur, les dimensions et le résultat souhaité. STMDRAGON recommandera la configuration adaptée.

Quelles informations dois-je fournir pour obtenir un devis ?

Veuillez envoyer le nom du produit, la capacité cible, la taille de travail, le matériau, la norme électrique, le pays ou port de destination, ainsi que toutes les options requises.

Quelle est la garantie habituelle ?

Les conditions de garantie sont confirmées dans le devis final. Une garantie de 12 mois est généralement offerte selon le périmètre d'équipement convenu.

Les pièces de rechange sont-elles disponibles ?

Oui. Les pièces de rechange recommandées peuvent être fournies avec la machine ou organisées ultérieurement selon la commande finale.

Pouvez-vous fournir des manuels d'utilisation ?

Les documents techniques en anglais peuvent être inclus selon le périmètre de la machine convenu.

Puis-je inspecter la machine avant l'expédition ?

Oui. Une inspection d'usine, un test vidéo ou une inspection par un tiers peuvent être organisés avant l'expédition.

Organisez-vous l'expédition FOB ou CIF ?

Nos devis peuvent être préparés selon les conditions FOB port de Chine. L'expédition CIF jusqu'à votre port de destination est disponible sur demande.

Comment la machine est-elle emballée ?

L'emballage est sélectionné en fonction de la taille de la machine, du mode de transport et de la destination. Les détails de l'emballage pour l'exportation sont confirmés avant l'expédition.

Quel est le délai de production ?

Le délai dépend de la configuration et du planning de l'usine. La période de production confirmée apparaît dans le devis final.

Fournissez-vous une assistance à l'installation ?

L'installation, la mise en service et le support technique à distance peuvent être discutés en fonction du projet et de la destination.

STMDRAGON peut-il aider avec les documents d'importation ?

Nous pouvons coordonner la facture commerciale, la liste de colisage et la documentation d'exportation normale nécessaires pour l'expédition convenue.

Puis-je acheter un seul ensemble d'abord ?

Oui. La plupart des machines peuvent être proposées en tant qu'ensemble complet, sous réserve de la configuration finale et des conditions de l'usine.

Comment savoir si le modèle de machine me convient ?

Envoyez votre objectif de production et les détails de l’espace. Notre équipe comparera les modèles et configurations adaptés avant votre commande.

Pouvez-vous assister les clients après la livraison ?

STMDRAGON assure la coordination après-vente, le suivi technique et le support des pièces détachées conformément au périmètre de commande convenu.

Comment puis-je contacter STMDRAGON maintenant ?

Utilisez le formulaire Demander un devis ci-dessous, contactez-nous via WhatsApp, ou visitez la page Contact avec les détails de votre projet.
